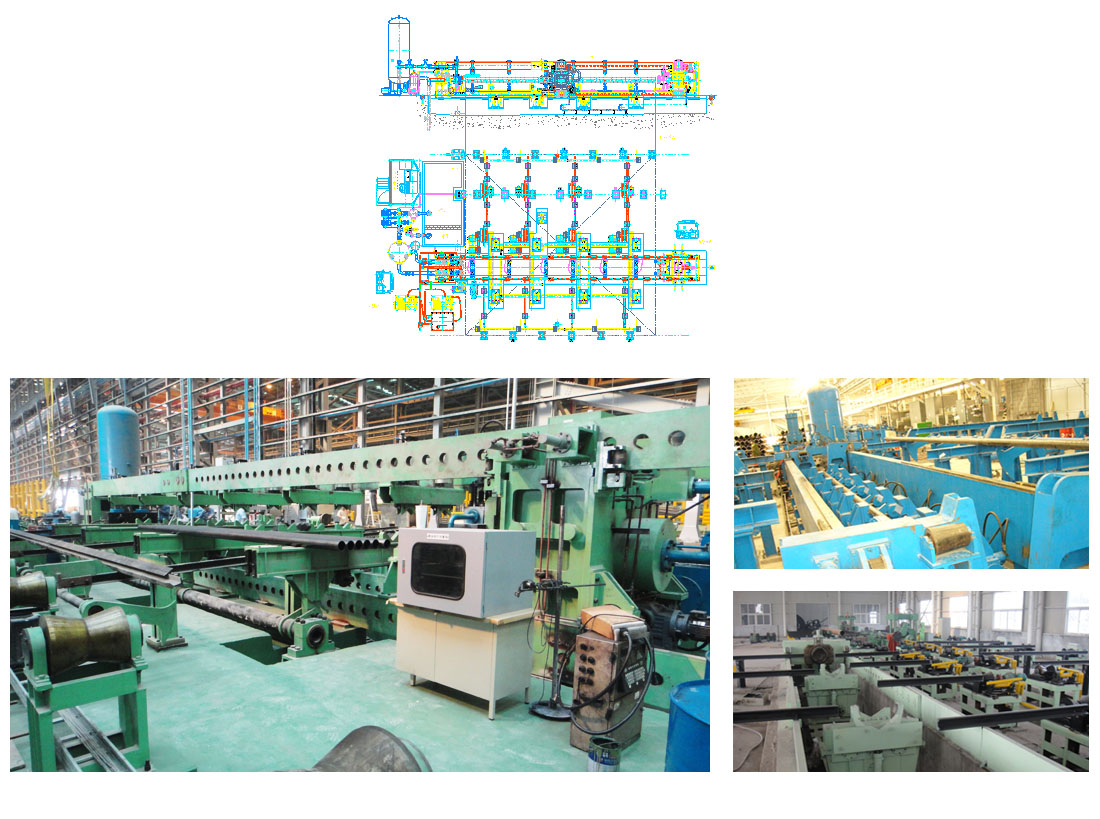

高效全自動鋼管水壓試驗機（適用于HFW焊管、無縫管）
詳細介紹
A、21MPa系列鋼管水壓試驗機：
|
序號 |
規格型號 |
管徑范圍 |
鋼管長度 |
工位 |
密封方式 |
形式 |
效率p/h |
備注 |
|
1 |
A-HT76 |
φ32-76 |
6～12 |
2 |
接觸式外徑向 |
雙拉梁 |
120～180 |
|
|
2 |
A-HT140 |
φ60-140 |
6～12 |
2 |
接觸式外徑向 |
雙拉梁 |
120～180 |
|
|
3 |
A-HT219 |
φ89-219 |
6～12 |
2 |
接觸式外徑向 |
雙拉梁 |
120～180 |
|
|
4 |
A-HT325 |
φ114-325 |
6～12 |
1 |
接觸式外徑向 |
雙拉梁 |
75～100 |
|
|
5 |
A-HT426 |
φ140-426 |
6～12 |
1 |
接觸式外徑向 |
三拉梁 |
60～90 |
|
|
6 |
A-HT660 |
φ219-660 |
6～12 |
1 |
接觸式外徑向 |
四拉梁 |
60～90 |
|
B、50MPa系列鋼管水壓試驗機：
|
序號 |
規格型號 |
管徑范圍 |
鋼管長度 |
工位 |
密封方式 |
設備形式 |
效率p/h |
備注 |
|
1 |
B-HT76 |
φ32-76 |
6～12 |
2 |
接觸式外徑向 |
雙拉梁 |
120～180 |
|
|
2 |
B-HT140 |
φ60-140 |
6～12 |
2 |
接觸式外徑向 |
雙拉梁 |
120～180 |
|
|
3 |
B-HT219 |
φ89-219 |
6～12 |
1 |
大間隙外徑向 |
雙拉梁 |
75～100 |
75MPa |
|
4 |
B-HT325 |
φ114-325 |
6～12 |
1 |
大間隙外徑向 |
雙拉梁 |
60～90 |
90MPa |
|
5 |
B-HT406 |
φ140-406 |
6～12 |
1 |
接觸式外徑向 |
四拉梁 |
60～90 |
|
|
6 |
B-HT660 |
φ219-660 |
6～12 |
1 |
接觸式外徑向 |
四拉梁 |
60～90 |
|
沖水→ 上管→ 進出管→ 夾緊→ 雙封頭前進→ 注水排氣→ 增壓→ 保壓→ 泄壓→ 雙封頭退回→ 夾緊松開→ 進出管→ 進入下一工作循環
技術優勢：
1）密封:先進、成熟的高回彈徑向密封圈，價格低廉, 回彈力大, 使用壽命長。
2）試壓封頭: 簡單的插裝式結構，密封腔依照壓力容器的要求設計,密封可靠、拆換方便。
3）效率：機械步進、高低壓專用閥、模塊化液壓集成保證了水壓試驗可靠、穩定、高效。
